STALKER_Tipany сказал:

Не совсем маленький выходит.

Ну почему, вполне терпимо, тут ещё нужно чтоб этот кирпичик не окукливался при первом чихе.

[STALKER_Tipany]

От ударов электронике ничего не будет(по идее). Практически все платы имеют с завода 4 точки крепления. нужно в корпусе будет продумать места установки силовых опор, и все.
Я больше за герметичность переживаю.
Да. еще антенна. Если использовать покупные, то или искать с защитой от воды или самим герметизировать.

[STALKER_Tipany]

Со скоростью контуженной улитки, но продолжаю проверять узлы/порты. С приходом посылки от Беркута, у меня появились 100% рабочие ардуины (ну... с завода) И модуль подключения microSD карт проверен.



Залил прошивку, взятую с примера идущего в комплекте со средой разработки.... и как всегда не заработало. В примере флешка подключена к 4му пину ардуины, а у меня к 10му... исправляю... Работает!!



На данном этапе, все необходимые порты подключены и не имеют коллизии.
Думаю пока не ставить компас. Да, осталось еще 6 свободных портов, но может быть большое шаманство с бубном. Не будем забывать что память у ардуины не безразмерная.
Теперь нужно сделать уже общую плату и собирать весь программный код вместе.
Есть еще один вопрос, что использовать для стабилизации напряжения питания для рации. Конечно, все тут работает от 5В (от USB) но для питания здесь будут аккумуляторы 18650 (3,7-4,2В)?

[STALKER_Tipany]

Набросал новую концепцию размещения с учетом крепежей, плат, доступности крепежных винтов... на сколько позволял габарит.
Добавил вольтметр- индикатор заряда батареи и две кнопки, одна включение питания на рацию, вторая- включение индикации заряда батареи.









И чтоб можно было "покрутить в руках"ссылка на 3D PDF файл. Adobe Acrobat его спокойно понимает, в общем читалки PDF его должны понимать.

И еще... может сюда поставить зуммер? Все же когда придет СМС, глаза могут быть и не направлены на экран. Так хоть пропищит.

[Bolo]

Если ставить зуммер, то он должен быть програмно отключаемым, из меню рации

[STALKER_Tipany]

Да.
Можно через меню, или какую ни будь "горячую кнопку" продумать...

[Vexhin]

Ни Фаерфокс, ни линуксячья читалка файл не поняли, но всё равно спасибо за интересный проект.

[STALKER_Tipany]

Можно и на телефоне посмотреть, программа 3D PDF reader.

Vexhin сказал:

но всё равно спасибо за интересный проект.

Пожалуйста

[STALKER_Tipany]

Продолжение темы вышло затянувшемся. В большей степени из-за технических моментов.





Плату делал на своем гравере лазерном. Но тут первая очень серьезная сложность - она двух сторонняя. при использовании ЛУТ, это проще. отверстий в контрольных точках сделал, потом совместил и не дергай - получишь достойный результат. А тут большое требование к габаритам заготовки. Оставленный 0,5мм припуск - показал ой какие зубы. по вертикали пошло это смещение и отверстия не совпали. Увы лучше думаю не получится. Поэтому одну из сторон - руками по месту переделать.

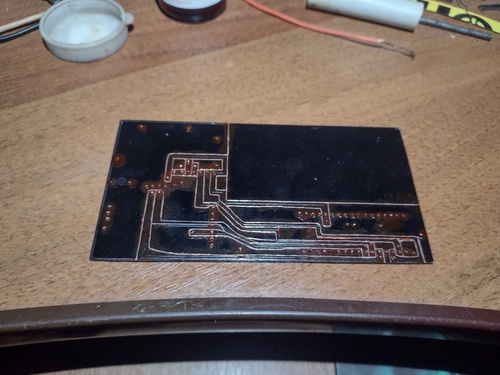

Но проблема вылезла еще откуда ее не ждали. Краска оказалась плохого качества и очень легко откалывалась. Короче, вместо прочистить пространство от сожженной лазером краски... краска только там и держалась. Прокраска вторым слоем, только на этот раз уже электротехническим лаком. Потом выцарапывание промежутков микро ножем, изготовленным из огрызка скальпеля... И вот. наконец плата готова к погружению в хлорное железо....

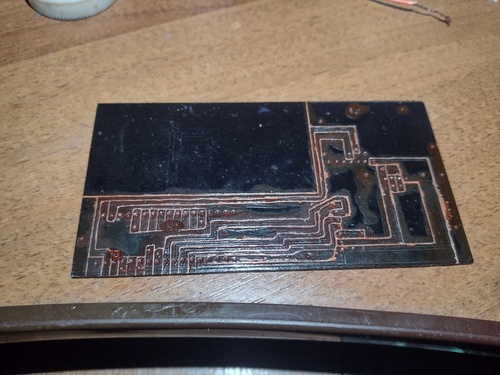

Результат еще нужно проверять. протравка пошла не совсем хорошо, кажется остались перемычки между дорожками.
Работы продолжаются.

[STALKER_Tipany]

Проверил, помучал, обнаружил только одну перемычку. Думал будет больше, ну хоть здесь повезло.
Пока в плату впаяю разьемы, да, не лучшее решение, это уже сразу лазейка для плохого контакта, но с учетом "все еще может поменяться" или поломаться - выход из ситуации.

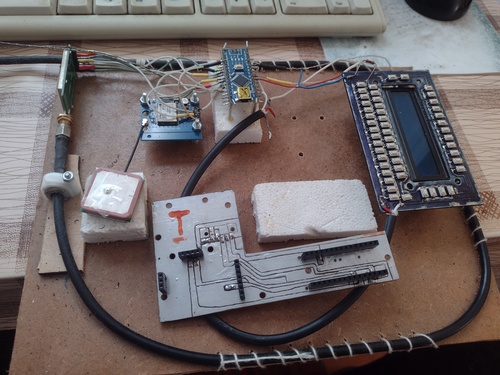

Теперь следующий шаг, прикрутить все что тут на картинке в одно целое.

[Bolo]

И шоб оно ещё и заработало як надо...

[STALKER_Tipany]

Будем стараться. чтоб заработало.

[STALKER_Tipany]

Я только сейчас понял, что не смогу проверить работу GPS модуля.
Из за войны еще с 22го года у нас глушатся подобные системы.

[Bolo]

Война кончится, а модуль - останется...

[STALKER_Tipany]

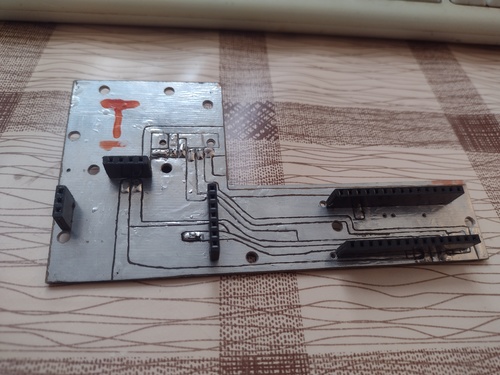

И вот к плате припаял клавиатуру и монитор.

Прошил пока ардуину под эти две железки. Запуск - балалайку. Прошивка не залилась. Меняю настройки, достаю из материнки, так на всякий пожарный. Прошиваю. Подтверждена запись.
Включение - нет сигнала на экране.
Снова ардуину к компьютеру - не определяется. Ну все снова спалил...

Начал крутить плату... а там...

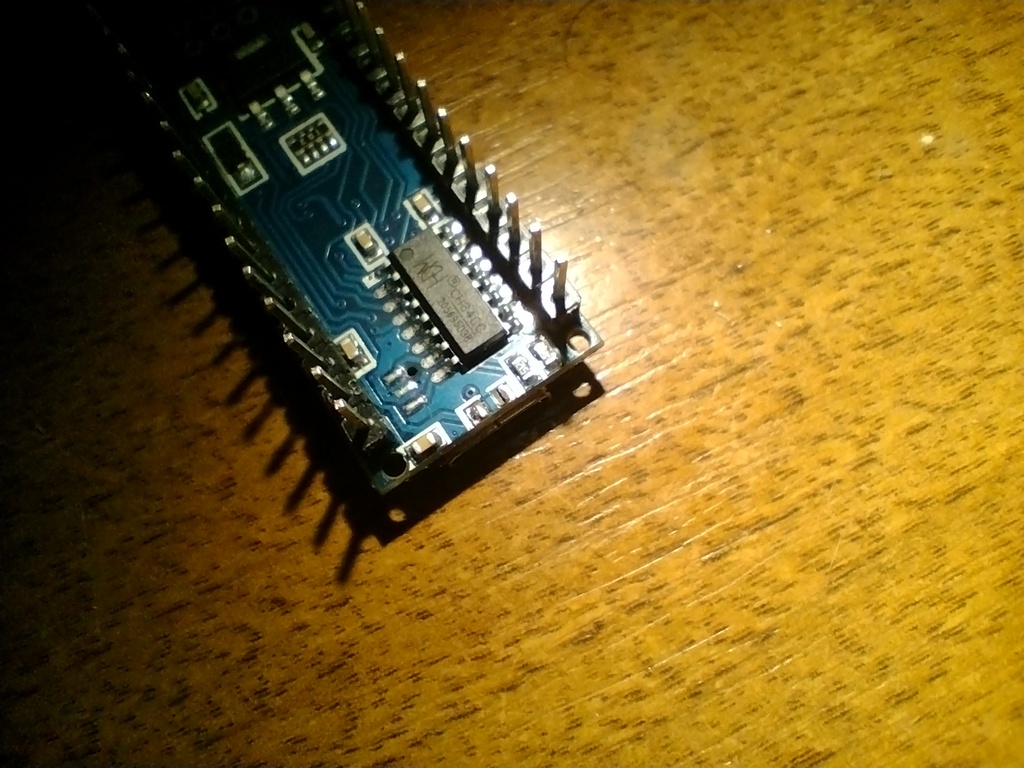

Деталька выпала. СМД. Попытки найти заведомо были обречены на провал.

В общем, может кто в курсе что там за деталька была?

У меня четыре ардуины и это место у всех разное.

П.С. экран не светился из за того что на него подал два раза +5В а вот "-" не дал.

[Bolo]

Похоже на списание плата. Заодно понятно про надёжность ардуин....
Раз место у всех разное, знач производитель лепит из того что под рукой есть, и угадать можно только со схемой.

[STALKER_Tipany]

Не эстетично, но заработало.
По схемам которые получилось откопать это место отличается только используемой микросхемой, интерфейсом между ПК и ардуино. А вот обвязка у них практически идентична, и состоит из двух трех одного номинала резисторов и двух конденсаторов 0,1мкф(104).

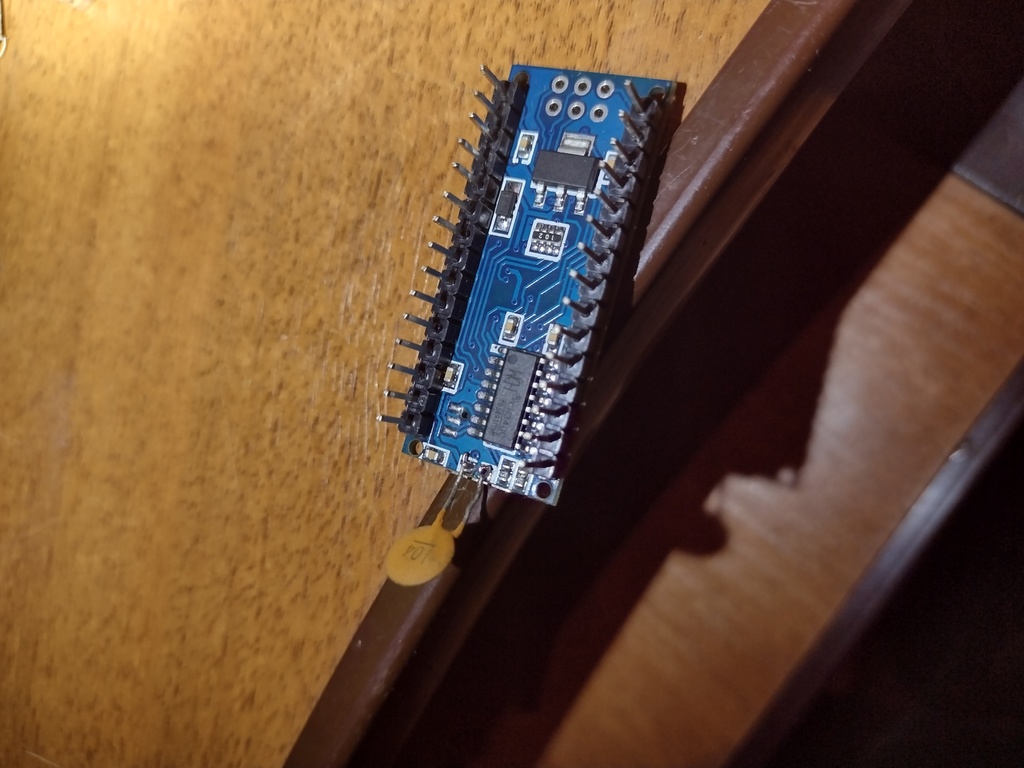

У меня выпал конденсатор.

Прошивка работала и даже считывались нажатые кнопки, но вот а экран рации не выводились. Нужно проверять, где пропустил. И еще, нужно уже закрывать клавиатуру от касания к дорожкам, а то кнопки сами нажиматься начинают.

[Bolo]

Медленно, но верно на пути к успеху..

[STALKER_Tipany]

Скорее к выполнению поставленной задачи.

[STALKER_Tipany]

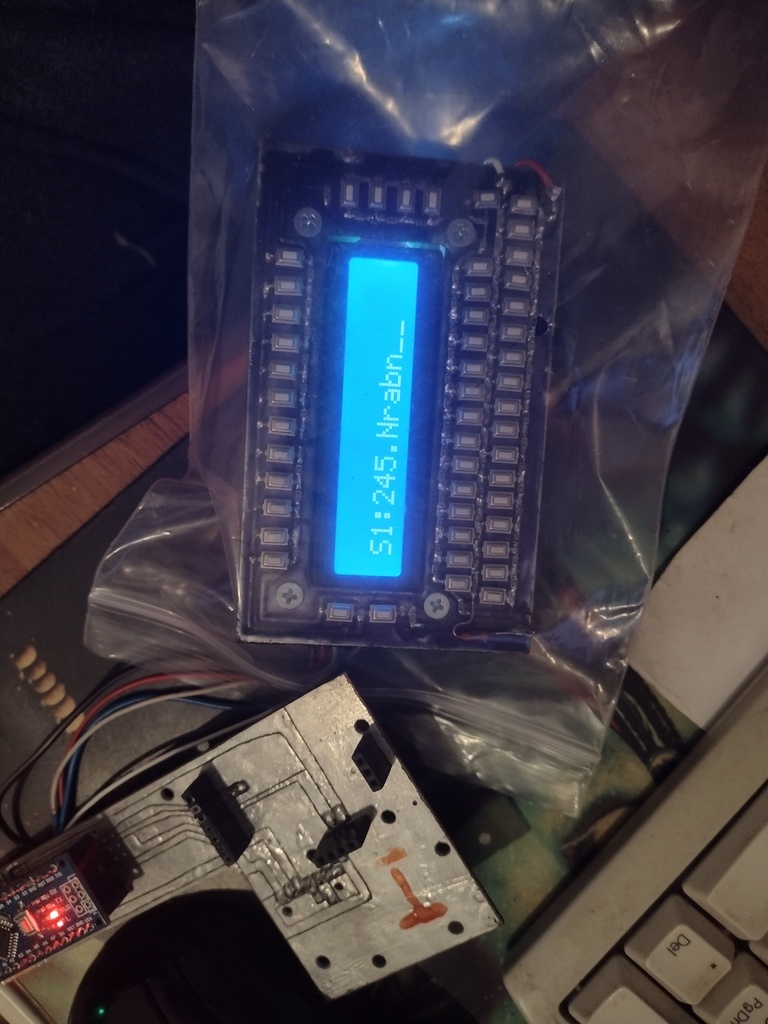

Заработало!!!
На данном этапе клавиатура (пропаять кару кнопок нужно) и экран работают по плану.
В первой прошивке я просто забыл прописать экран

Остается запись на флешку, GPS и отправка. Но с флешкой я еще не разбирался. GPS подключить можно, но вот ответ будет "какой-то".
